Lithium tantalate

Material
LiTaO3



Lithiumtantalat (LiTaO3besitzt eine Kombination aus einzigartigen elektrooptischen, piezo- und pyroelektrischen Eigenschaften mit guter mechanischer und chemischer Stabilität, einem hohen Transparenzbereich (0,4µm – 5µm) und eine hohe optische Zerstörschwelle.



Lithiumtantalat wird hauptsächlich als elektrooptisches Material genutzt. Dessen optische, elektrooptische und nichtlineare Eigenschaften ähneln dem Lithiumniobaten (großer effektiver, nichtlineare, elektrooptische und akkustooptische Koeffizienten). Aber Lithiumtantalat besitzt eine höhere Zerstörschwelle (>500MW/cm2 für ns-gepulste Laser).



Lithiumtantalat wird häufig für nichtlineare Optiken, elektrooptischen Modulatoren, pyroelektischen Detektoren, passiven Infrarotsensoren wie Bewegungsdetektoren, Terahertzgeneration und Detektion, Mobiltelefonen and für mögliche pyroelektrischen Kernverschmelzungen.

Eigenschaften
Optische Eigenschaften
Transmissionsbereich in nm (Minimum 50%)
275 ‐ 5250
Brechungsindex @633 nm
ne=2,139

no=2,139

Reflexionsverluste in % an 1 Oberfläche @ 633nm
13,7
optische Homogenität in 1/cm
10-5
NLO Koeffizienten in pm/V @ 1064 nm
d33= -21

d31= -1

d22= 2

optische Zerstörschwelle in MW/cm2 (10ns)
200
Absorptionsverluste in %/cm @ 1064 nm
< 0,15
Physikalische Eigenschaften
Dichte in g/cm3
7,46
Schmelzpunkt in °C
1650
Spezifische Wärmekapazität in J/(kg · K)
424
Thermische Leitfähigkeit in W/(m · °c)
4,6
Thermische Ausdehnung in 1/K @25°C
16 · 10-6 (⊥ c-Achse)

2 · 10-6 (∥ c-Achse)

Dielektische Konstante @ 298K, 100kH
41-53
Wasserlöslichkeit in g/100g
unlöslich
Mohs-Härte
6
Knoop-Härte in kg/mm²
750
Materialtyp
Einkristall, synthetisch
Kristallstruktur
trigonal
Gitterkonstanten in Å
a = 5,15

c = 13,77

Elastizitätskonstanten in GPa
C11 = 230

C12 = 42

C13 = 79

C14 = -11

C33 = 276

C44 = 95,9

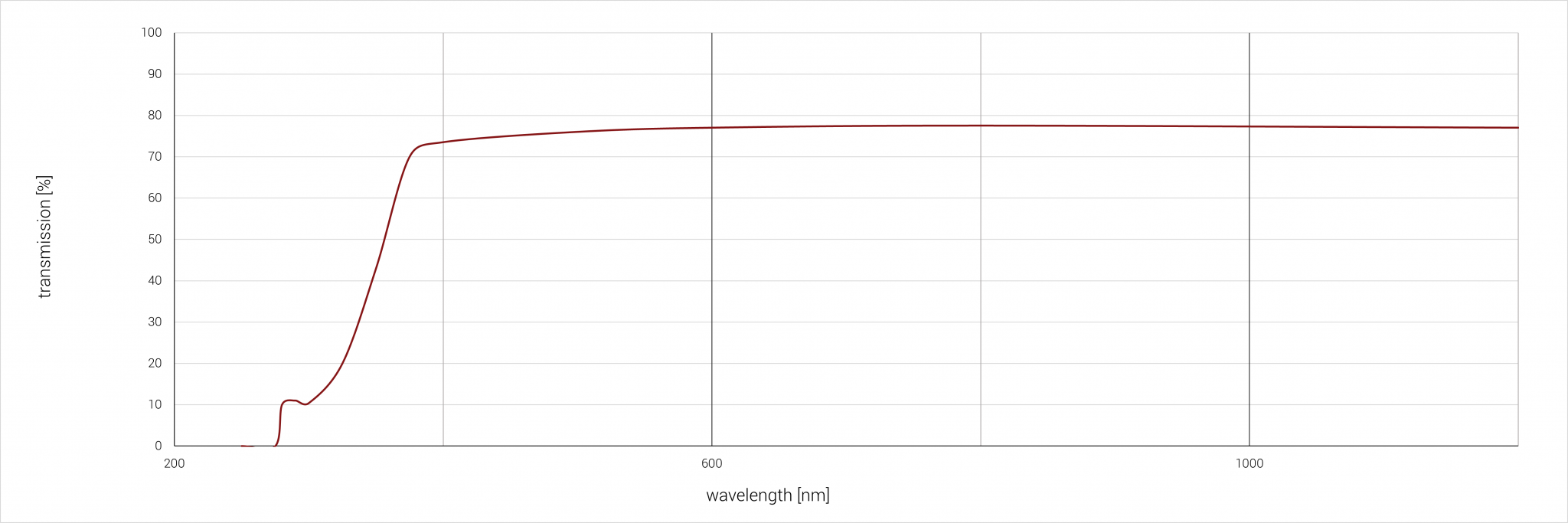

Spektrale Eigenschaften
Probendicke: 1 mm
