Calcite

Material

Calcit (CaCO3) gehört zu den stabilsten polymorphen Calciumcarbonaten. Auf der Mohs-Härteskala definiert dieses Material die Härte 3, d.h. es kann mit einer Kupfermünze geritzt werden. In leicht sauren Lösungen löst es sich auf. Für eine leichte Zersetzung genügt Wasser und CO2 aus der Umwelt. Wegen seiner stark doppelbrechenden Eigenschaften ist transparenter Calcit interessant.



In der Optik wird besonders reiner Calcit wegen der starken Doppelbrechung für Polarisatoren (z.B. als Glan-Foucault-Prisma) oder als Wellenplatte (λ/n-Platte) eingesetzt.

Eigenschaften
Optische Eigenschaften
Transmissionsbereich in µm (Minimum 50%)
0,21‐5,2
Brechungsindex @633nm
no= 1,656

ne= 1,485

Reflexionsverluste in % an 1 Oberfläche
6,1 @633 nm
Reflexionsverluste in % an 2 Oberflächen
11,7 @510 nm
dN/dT in 1/K
3·10-6 (∥ c-Achse) @500 nm

13·10-6(⊥ c-Achse) @500 nm

Physikalische Eigenschaften
Dichte in g/cm3
2,71
Schmelzpunkt in °C
>700 (aufgelöst)
Spezifische Wärmekapazität in J/(kg · K)
822
Thermische Leitfähigkeit in W/(m · K)
5,526 (∥ c-Achse)

4,646 (⊥ c-Achse)

Thermische Ausdehnung in 1/K
25·10-6 (∥ c-Achse)

-5,8·10-6 (⊥ a-Achse)

Dielektrische Konstante
8 (∥ c-Achse)

8,5 (⊥ c-Achse)

Wasserlöslichkeit in g/100g
0,0014 @20°C
Mohs-Härte
3
Knoop-Härte in kg/mm²
135
Materialtyp
Einkristall
Kristallstruktur
hexagonal
Gitterkonstante in Å
a= 4,989

c= 17,062

Elastizitätskonstanten in GPa
C11 = 144

C12 = 53,9

C13 = 51,1

C14 = -20,5

C33 = 84

C44 = 33,5

Elastizitätsmodul (E) in GPa
72,35 (∥ c-Achse)

88,19 (⊥ c-Achse)

Schubmodul (G) in GPa
32
Kompressionsmodul (K) in GPa
129,6
Biegefestigkeit in MPa
4,83
Poissonzahl
0,31

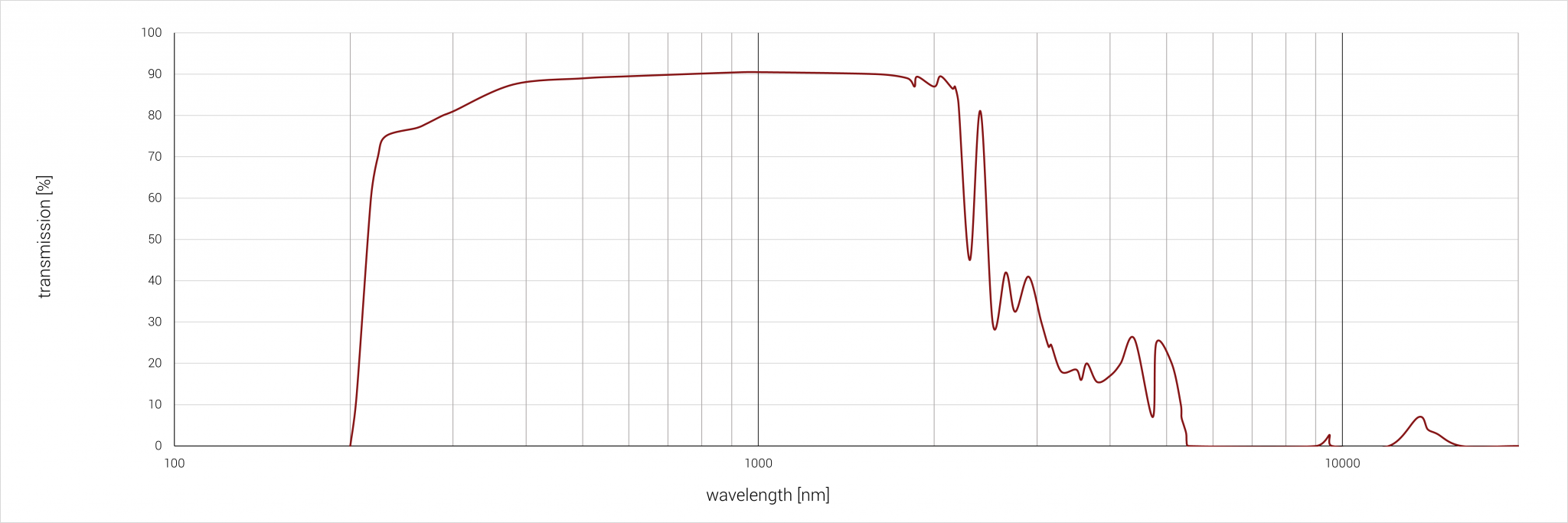

Spektrale Eigenschaften
Probendicke: 2 mm
Optische Eigenschaften
Transmissionsbereich in µm @10% Min. 0,14 - 15
Transmissionsbereich in µm @50% Min. 0,14 - 14
Brechungsindex @ 633nm 1,47326
(1,45@5µm)
Reflexionsverluste in % an 1 Oberfläche 3,4 @ 4µm
Reflexionsverluste in % an 2 Oberflächen 6,5 @ 5µm
dn/dT in 1/K -15,2 · 10-6
Physikalische Eigenschaften
Dichte in g/cm³ 4,89
Schmelzpunkt in °C 1368
Spezifische Wärmekapazität in J/(kg · K) 410
Thermische Leitfähigkeit in W/(m · K) 10,9
Thermische Ausdehnung in 1/K 18,4 · 10-6
Dielektische Konstante 7,33
Wasserlöslichkeit in g/100g 0,16 @ 25°C
Mohs-Härte 3
Knoop-Härte in kg/mm² 82
Materialtyp Einkristall, synthetisch
Kristalltyp kubisch, CaF2-Struktur
Kristallstruktur cF12
Gitterkonstante in Å a = 6,2
Elastizitätskonstanten in GPa C11 = 91
C12 = 41,2
C44 = 25,3
Elastizitätsmodul (E) in GPa 53,07
Schubmodul (G) in GPa 25,4
Kompressionsmodul (K) in GPa 57,8
Biegefestigkeit in MPa 26,9
Dehnungsgrenze in MPa 26,9
Poissonzahl 0,31
Spektrale Eigenschaften
